Podstawowe rodzaje sieci elektrycznych

Ze względu na to, gdzie umieszczamy linie sieci elektrycznych, możemy wyróżnić dwa podstawowe rodzaje:

  • sieć napowietrzna (nadziemna)
  • sieć kablowa.

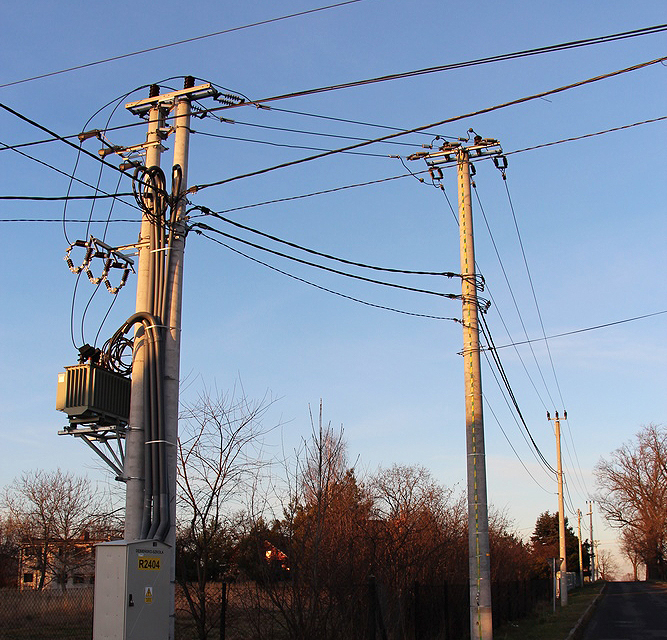

Sieć napowietrzna

Sieci napowietrzne, jak sama nazwa wskazuje, to sieci, które buduje się nad powierzchnią ziemi. Są dość często spotykane w naszym kraju, bo do pewnego czasu były jedyną alternatywą przyłączenia energii elektrycznej do budynków.

Zaletą tego rozwiązania jest przede wszystkim niższy koszt w porównaniu do nowocześniejszych linii kablowych podziemnych. Dodatkowo przy awarii takiej sieci, jej usunięcie nie wiąże się z dodatkowymi pracami budowlanymi. Linie napowietrzne mogą być budowane praktycznie w każdych warunkach, przy odpowiednim dostosowaniu terenu.

Niestety, linie napowietrzne mają podstawowy minus – nie należą do estetycznych elementów krajobrazu, dlatego coraz częściej rezygnuje się z ich budowaniu w pobliżu np. osiedli mieszkaniowych.

Sieć kablowa

Sieć kablowa w odróżnieniu od sieci napowietrznej realizowana jest pod ziemią. Koszt budowy sieci kablowej podziemnej jest wyższy, ponieważ wymagany jest odpowiedni przekop lub horyzontalny przewiert sterowany. Jednak ma ona swoje niezawodne plusy – pozbywamy się z krajobrazu wiszących kabli czy przesłaniających widok słupów. Linie kablowe idealnie sprawdzają się również w inwestycjach, gdzie warunki techniczne nie pozwalają na postawienie linii napowietrznej. Jej eksploatacja jest także tańsza – linie kablowe nie są narażone na uszkodzenie w wyniku niesprzyjających warunków atmosferycznych, ich instalacja nie wymaga dodatkowej wycinki drzew czy przycinania gałęzi dla zachowania bezpieczeństwa.

Wśród wad takiego rozwiązania należy wymienić jednak, że w przypadku awarii sieci kablowej wymagane są dodatkowe prace, jednak jak pokazują badania, nowoczesne linie kablowe charakteryzują się niższą awaryjnością niż standardowe linie nadziemne.

Poziom napięcia linii energetycznych

  • Linie energetyczne dzielimy na trzy poziomy napięcia:
  • napięcie niskie to napięcie poniżej 1kV, które ma zastosowanie w gospodarstwie domowym. Większość sprzętów AGD i RTV działa właśnie na niskim napięciu. Napięcie to jest także bezpieczne dla użytkowników, ponieważ niweluje poważne skutki porażeń prądem.
  • napięcie średnie (1-60 kV) – energia o takim napięciu jest jak pośrednik pomiędzy dostawcą a odbiorcą. Wysokie napięcie sieci energetycznych jest przekształcane w napięcie średnie, które znów jest redukowane do napięcia niskiego, a następnie dostarczane do użytkowników. Napięcie średnie wykorzystywane jest także w branży przemysłowej, gdzie zapotrzebowanie na prąd jest o wiele wyższe niż w standardowym gospodarstwie domowym.
  • napięcie wysokie – występuje w sieciach łączących rozdzielające transformatory z elektrowniami produkującymi energię elektryczną. Wysokie napięcie pozwala na to, aby energia mogła być przesyłana na dużych odległościach, a tym samym była dostarczana do wszystkich punktów w całym kraju.
